东莞热铁智能设备有限公司
RT系列无线测温传感器
WIRELESS TEMPERATURE SENSOR
产品概述
RT系列无线测温传感器是东莞热铁智能设备有限公司自主研发的工业级无线温度采集设备。产品采用高精度温度传感元件，支持NTC、热电偶、热电阻多种传感器类型，可实现1~4通道同步温度采集，通过无线方式将温度数据实时传输至接收端，无需布线，安装灵活。适用于工业设备测温、管道温度监控、仓储环境监测、热处理过程控制等多种工业场景。
产品展示

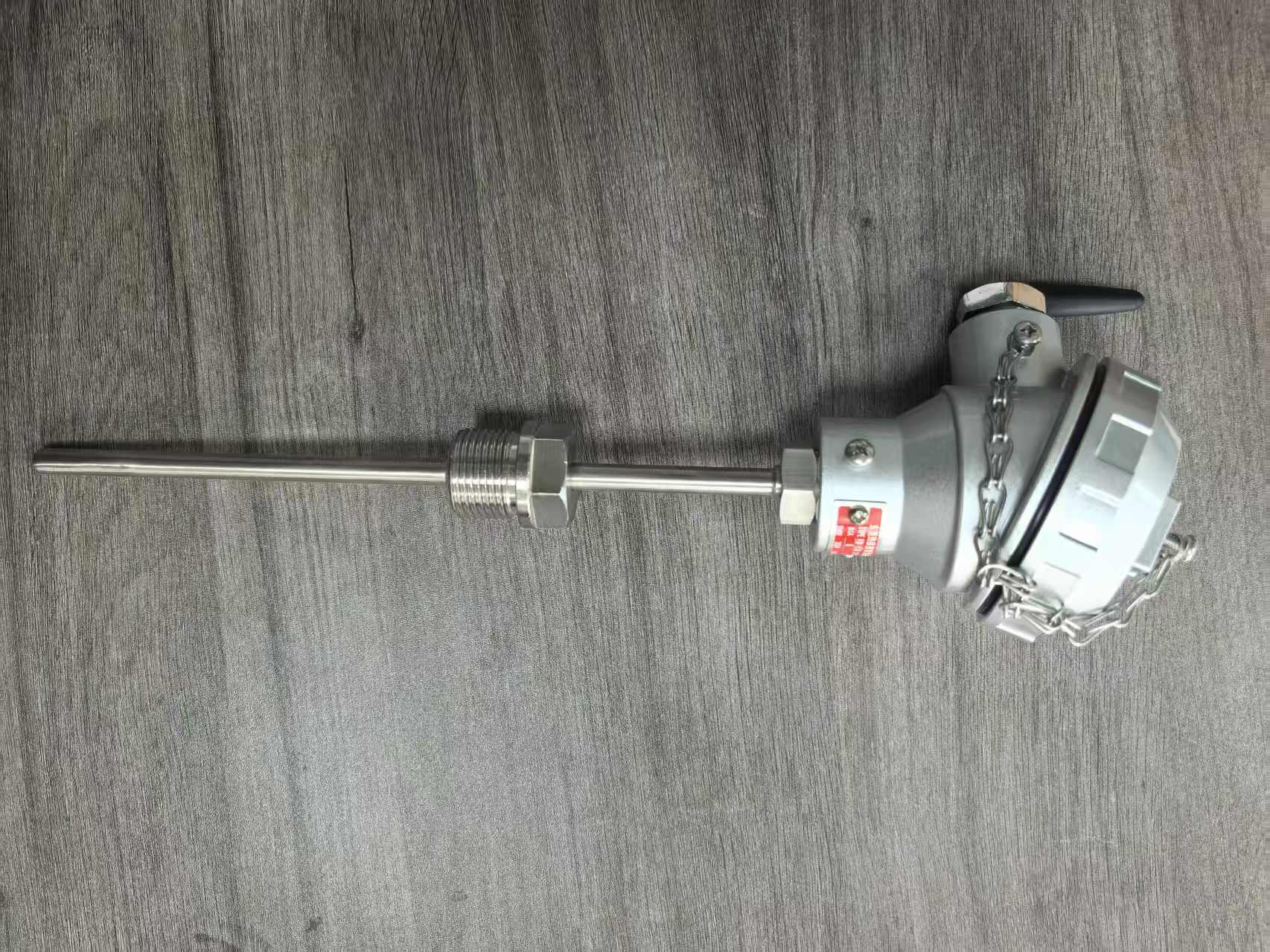

产品外观

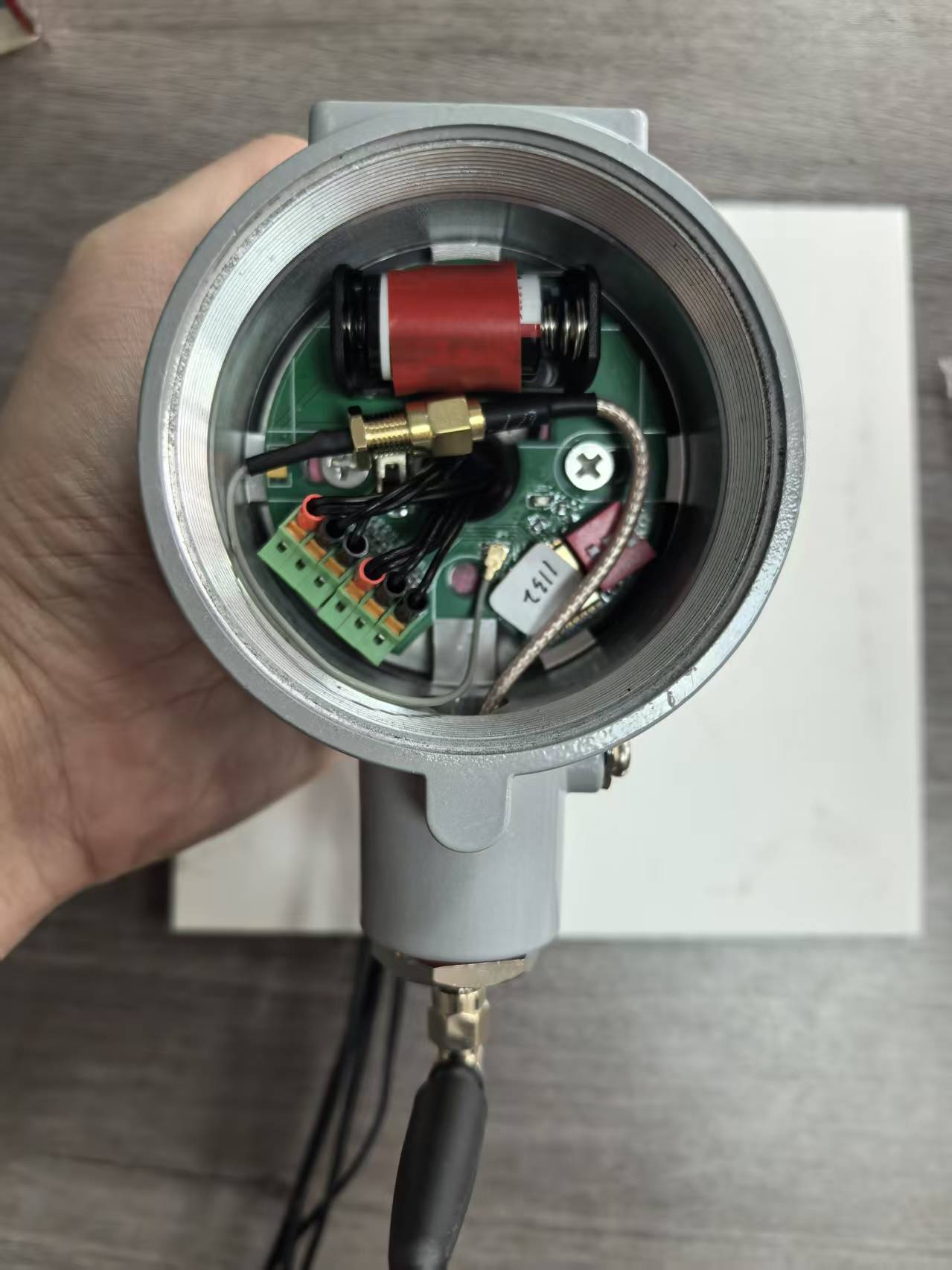

内部结构

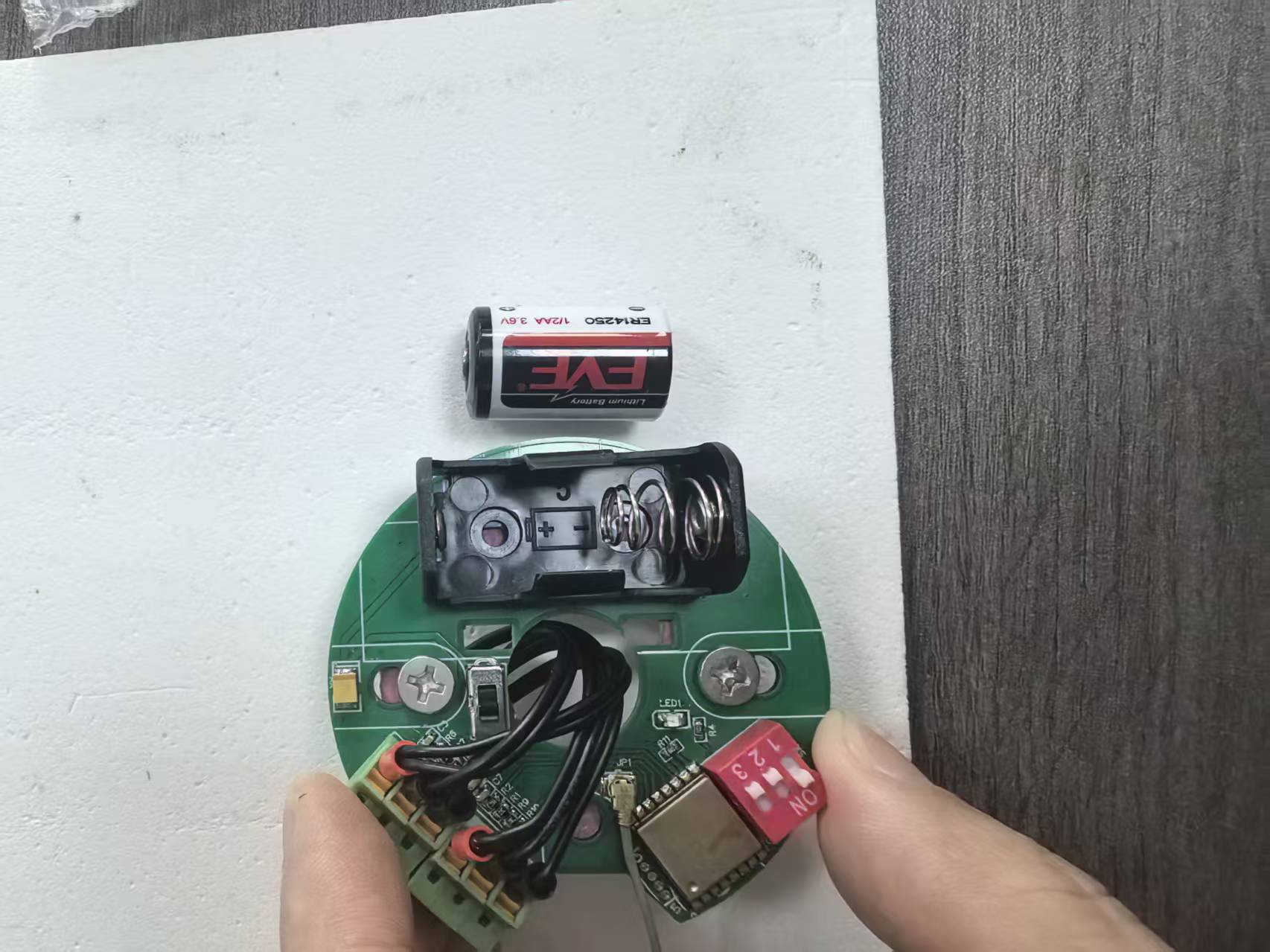

电池更换

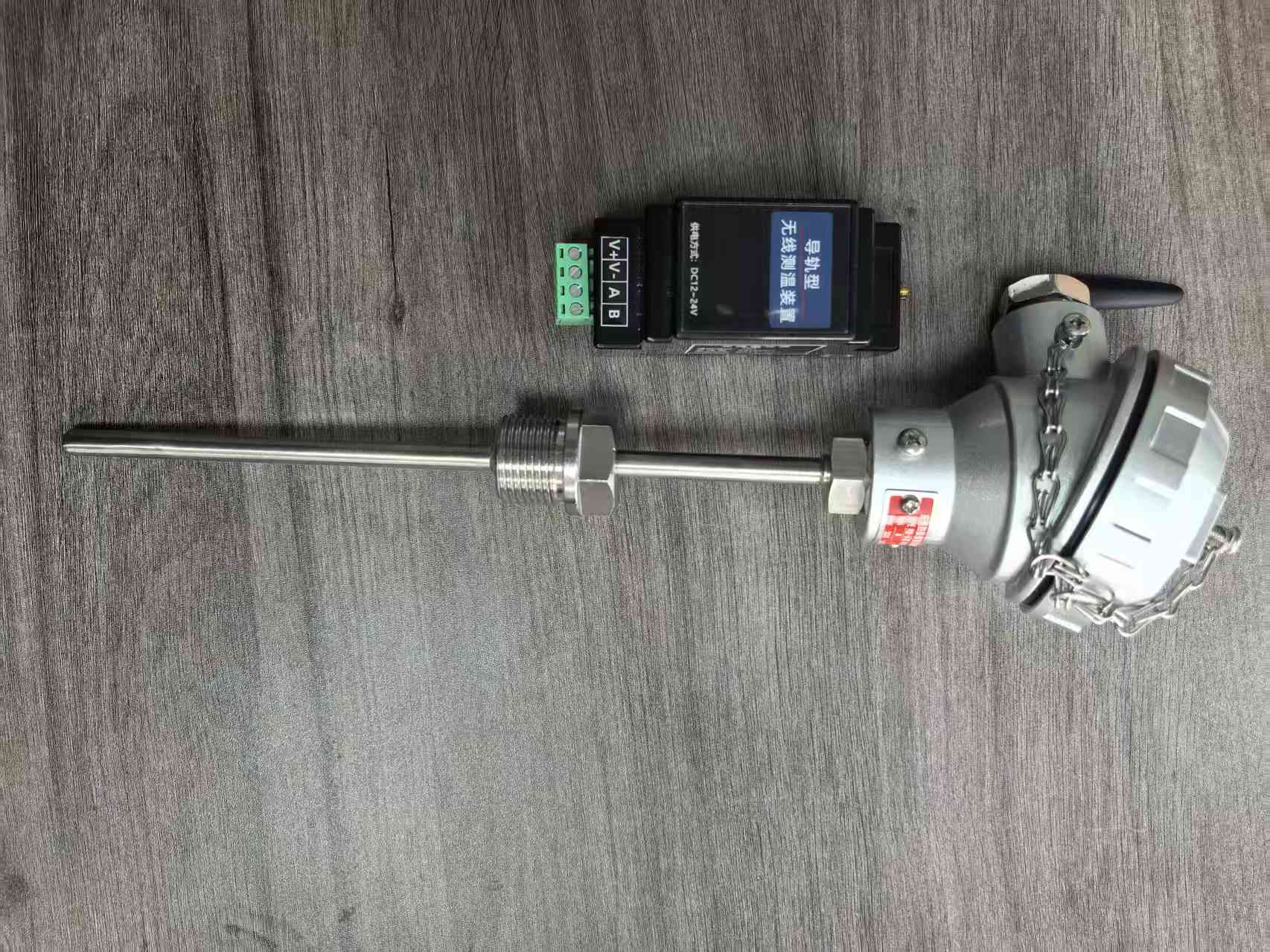

系统组成
产品特点
传感器类型可选：NTC / 热电偶 / 热电阻
通道数：1~4通道可选，灵活配置
采集周期：1秒~1分钟可调
电池寿命：4个月~2年（根据采集周期）
电池可自行更换（EVE ER14250 3.6V锂电池）
无线传输距离：室内无密闭200米，户外空旷500米
铝合金外壳，工业级防护，坚固耐用
可选配远程触摸屏显示记录仪（图片待补充）
技术参数
| 参数 | 规格 |
|---|---|
| 产品型号 | RT- |
| 传感器类型 | NTC / 热电偶（K/J/T/E/S/R/B型）/ 热电阻（Pt100/Pt1000） |
| 通道数 | 1 / 2 / 3 / 4 通道可选 |
| 测量范围 | NTC: ℃ / 热电偶: ℃ / 热电阻: ℃ |
| 测量精度 | ± ℃ |
| 分辨率 | ℃ |
| 采集周期 | 1s / 5s / 10s / 30s / 60s 可调 |
| 无线频率 | MHz |
| 无线协议 | |
| 传输距离 | 室内≤200m / 户外≤500m |
| 供电方式 | 锂电池（EVE ER14250, 3.6V） |
| 电池寿命 | 4个月~2年（视采集周期） |
| 防护等级 | IP |
| 接头规格 | |
| 探针材质 | 不锈钢304/316 |
| 探针长度 | mm（可定制） |
| 探针直径 | mm |
| 工作环境温度 | - ℃ ~ + ℃ |
| 工作环境湿度 | %RH |
| 外壳材质 | 铝合金 |
| 安装方式 | 螺纹安装（ ） |
| 重量 | 约 g |
系统组成
- 无线测温传感器（发射端）—— 安装于测温现场，采集温度数据并无线发射
- 导轨式无线接收装置（接收端）—— 安装于控制柜，RS485输出（Modbus RTU协议），可接入PLC/DCS/上位机
- 远程触摸屏显示记录仪（可选配）—— 实时显示、历史记录、报警设置（图片待补充）
拨码开关配置
传感器内部设有3位DIP拨码开关，用于设置设备地址/通道编号。安装前需根据系统规划设置正确的拨码组合，确保每个传感器具有唯一地址，避免通信冲突。
| SW1 | SW2 | SW3 | 地址编号 |
|---|---|---|---|
| OFF | OFF | OFF | 0（默认） |
| ON | OFF | OFF | 1 |
| OFF | ON | OFF | 2 |
| ON | ON | OFF | 3 |
| OFF | OFF | ON | 4 |
| ON | OFF | ON | 5 |
| OFF | ON | ON | 6 |
| ON | ON | ON | 7 |
安装说明
- 安装前确认传感器型号、探针规格与现场工况匹配
- 根据系统规划设置DIP拨码开关地址，确保每只传感器地址唯一
- 将探针通过螺纹接头安装至测量点位，确保密封可靠
- 打开外壳盖，装入锂电池（注意正负极方向），确认指示灯闪烁
- 天线应竖直安装，避免金属遮挡，确保无线信号通畅
- 接收端安装于控制柜导轨，接好RS485通信线（A、B端子）及供电线（DC12~24V）
- 上电后确认接收端显示屏有数据更新，通信正常
- 定期检查电池电量，电压低于3.0V时应及时更换
选型指南
RT - [传感器类型] - [通道数] - [探针规格]
| 传感器类型 | N = NTC | K = K型热电偶 | J = J型热电偶 | P1 = Pt100 | P10 = Pt1000 | 其他型号请咨询 |
| 通道数 | 1 / 2 / 3 / 4 |
| 探针规格 | 直径×长度（mm），如 6×100 表示直径6mm、长度100mm |
示例：RT-K-2-6×150 = K型热电偶，2通道，探针φ6×150mm
